自定义数据模板 DataTPL 使用手册

变更记录

介绍

为满足车联网、物联网等数据高速采集频率（如100ms/次）、传输数据项多(如一次采集2000项)的要求，在数据采集中最大限度压缩数据包大小、降低数据包传输流量尤为重要。

脱胎于 RPC (基于TCP协议) 与 HTTP (基于HTTP协议) 的适用场景，借鉴 ProtoBuf 对于 Json数据格式在数据传输中的优点，提出自定义数据模板(DataTPL)方案，针对性解决数据采集高频率、大数据量的痛点。

同时，传统数据采集中一旦涉及数据项增减，云端与终端均需要进行大量的开发适配工作，自定义数据模板(DataTPL)方案在解决此场景时，仅需调整数据模板，云端根据模板匹配对应的数据采集项，免去了云端开发升级的工作量。

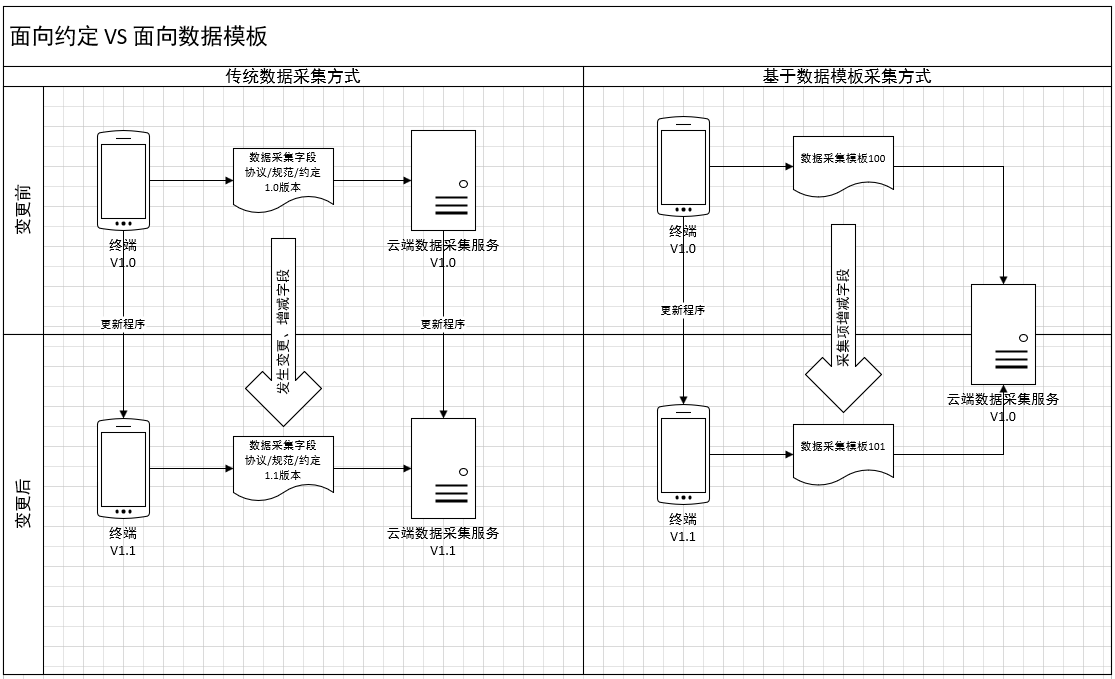

此外，云端还需要考虑同时支持不同设备类型的数据采集、兼容不同数据版本的终端数据采集，改动量巨大不利于采集平台的稳定。而自定义数据模板(DataTPL)支持定义多套、多版本的数据模板，灵活适配多类型数据设备的采集。

> 数据模板作用

• 定义数据标准，规范终端数据采集上传、云端数据接收解析。
• 面向数据模板编程，最大限度减少开发量

> 数据模板优势

• 最大限度地压缩数据包的大小、降低数据传输流量

• 减少开发工作量

>> 示例

经过测试，在采集数据项（772项）时，使用两种方案数据传输包的大小对比

DataTPL方案下，由于数据项终端与云端完成约定，传输时只需要传输数据值，体积大幅减小

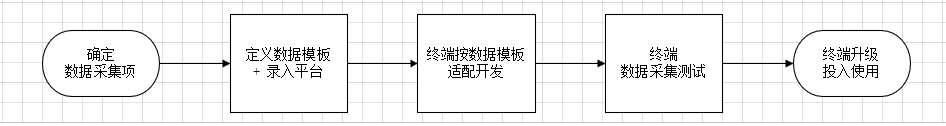

流程

定义

自定义数据包，最大支持9999字节(9.76K)数据传输

> 模板标识

模板标识即模板标号，是每一套数据模板的唯一标识。根据业务需要支持为不同类型的设备、不同版本的数据，设计为不同的数据模板。

例如：

• 为A类设备定义数据模板 (1001)，为B类设备定义数据模板 (1002);
• 后续A类设备需要增加采集x项数据，则新增数据模板（1003）
• …..

>> 规则

• 数字，具备唯一性，模板录入系统时自动生成
• 目前最高支持9999套模板 (4位数)

> 数据项

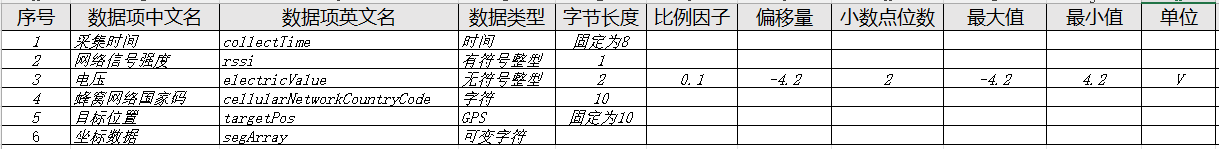

上图为模板中的数据项样例

>> 已支持数据类型

其中时间、GPS、可变字符为特定格式

>> 数据格式说明

>>> 时间

【示例】：

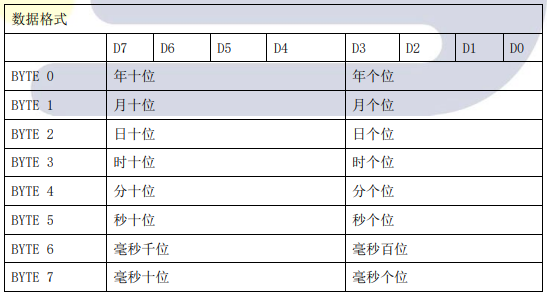

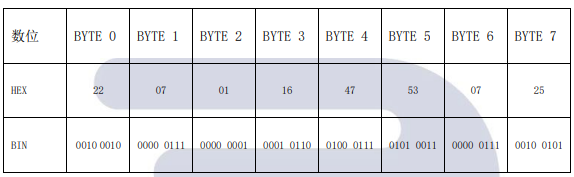

2022年7月1日16点47分53秒725毫秒的表示

>>> GPS

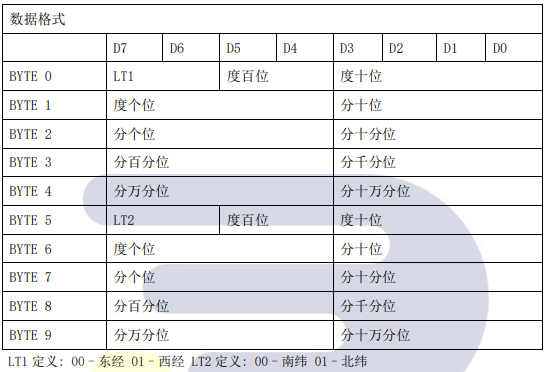

【示例】：

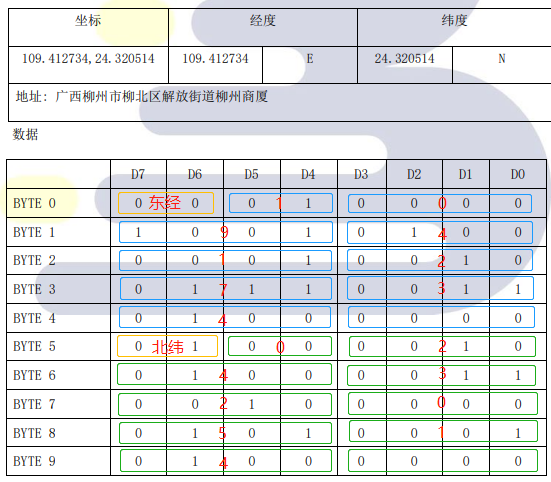

109.412734,24.320514 (广西柳州市柳北区解放街道柳州商厦)

>>> 整型

针对可定义长度的数字，支持有符号整型、无符号整型，推荐使用无符号整型

• 小数
  对于小数的数据值，为确保精度不丢失，可结合比例因子/分辨率(factor)转换为整数传输

• 负数
  对于负数的数据值，可结合偏移量(offset)转换为正整数传输

关于分辨率(factor)和偏移量(offset)的使用

• 数据解析

  • 转换公式：y=a*x+b
  • 公式说明：y 实际物理值, x 传输数据值, a 分辨率(factor), b 偏移量(offset)
  • 适用场景：将接收到数据转换为实际物理量

• 数据发送

  • 转换公式：x=(y-b)/a
  • 公式说明：y 实际物理值, x 传输数据值, a 分辨率(factor), b 偏移量(offset)
  • 适用场景：编写程序时，将已有的物理量转换为传输数据发送出去

参考文档 https://blog.csdn.net/MQ0522/article/details/120502657

【示例】：

数据项如下

一句话总结：传输时使用 0 - 38000 来表示 -80°C - 300°C

当前设备液压温度(HRT)物理值为 -72.46°C，则按照公式：x=(y-b)/a

x = (-72.46 - (-80))/0.01 = 754

此时使用754作为上传数据值

>>> 字符

可定义长度的字符，使用ASCII字符集编码

【示例】：

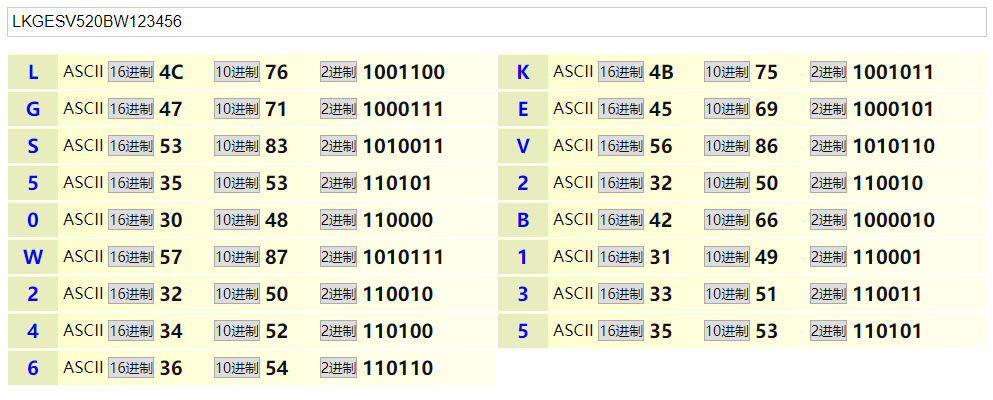

车辆VIN码：LKGESV520BW123456，转换后
0x4C 0x4B 0x47 0x45 0x53 0x56 0x35 0x32 0x30 0x42 0x57 0x31 0x32 0x33 0x34 0x35 0x36

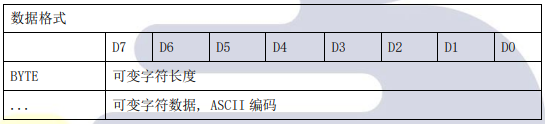

>>> 可变字符

> 使用建议

• 无符号整型、有符号整型，推荐优先使用无符号

• 优先使用正数，针对负数场景建议结合偏移量进行处理

• 比例因子/分辨率(factor)设计得越小，数值精度越高

• 对于定义长度的数据类型，数据拼装时应注意数据长度的补白（保证满足数据长度）

• 字符转换请使用ASCII字节码

• 非强制场景不使用中文，由于中文需要采用UTF8字符集编码（将造成字符编码的整体变更，同时导致数据包大小整体变大）

开发

> 自定义数据包定义

>> 数据组装说明

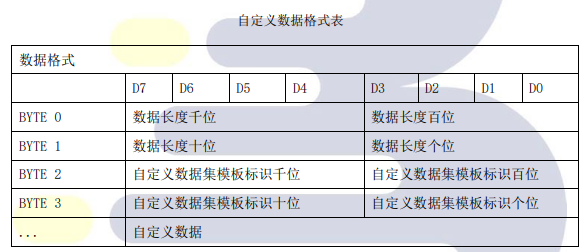

• 数据长度千位：自定义数据部分整体长度（包含数据长度的2个字节）
• 自定义数据集模板标识：由平台配置后产生数据模板标识(模板编号, <=9999)
• 自定义数据：终端根据对应数据模板所定义的数据项将所有自定义数据拼接而成

>> 注意事项

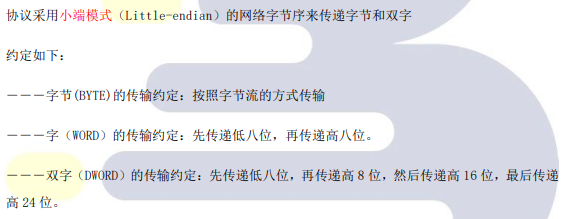

数据组装时注意处理网络字节序

> 参考示例

采用数据模板101、长度为1280字节的数据包示例如下：

案例
